အေၿခခံထားတာကိုေတြ ့ရပါတယ္။ data အခ်က္အလက္ေတြကိုတစ္ေနရာကေနတစ္ေနရာသယ္ေဆာင္
တဲ့အခါ radio frequency (RF) ကို carrier wave အၿဖစ္အသုံးၿပဳႀကပါတယ္။ဒီေနရာမွာအသုံးၿပဳတဲ့
band width ေတာ့ကြာၿခားမႈရိွပါတယ္။
RF frequency ကို အႀကမ္းအားၿဖင့္ 3KHZ မွ 300GHZ အတြင္း သတ္မွတ္ ထားၿကပါတယ္။
300GHZ နဲ ့အထက္လိုင္းေတြကိုေတာ့ Infrared အနီေအာက္ေရာင္ၿခည္၊ Light-Ultraviolet X-Rays
ဓါတ္မွန္ ေရာင္ၿခည္၊ Gamma-Rays. အစရိွတဲ့ ဓါတ္မွန္ေရာင္ၿခည္အၿဖစ္သတ္မွတ္ႀကပါတယ္။ radio frequency ေတြမွာ လွ်ပ္စစ္ သံလိုက္စက္ကြင္း (Electromagnetic Wave) အနဲအမ်ားေပၚမူတည္ၿပီး
စြမ္းအားပမာဏ ကြာၿခားမႈရိွပါတယ္။
လူ ့အသုံးအေဆာင္ပစၥည္းမ်ားၿဖစ္တဲ့ Radio, TV,Smartphone Microwave Oven အစရိွတဲ့ ပစၥည္းေတြမွာ အသုံးၿပဳတဲ့
wave ကို Radio wave လို ့ေခၚၿပီး သူ ့ရဲ့ frequency ဟာ 3KHZ to 300GHZ အတြင္းသတ္မွတ္ႀကပါတယ္။
ဒီအထဲမွာမွ smartphone ေတြမွာအသုံးၿပဳတဲ့ frequency ပမာဏဟာ 800MHZ to 2500MHZ အတြင္းအသုံးၿပဳႀကပါတယ္။
smartphone ေတြမွာ အသုံးၿပဳတဲ့ RF လိုင္းအမ်ိဳးအစားကို Duplex system လို ့ေခၚၾကပါတယ္။
GSM network တစ္ခုမွာ Full-Duplexer system ,Internet data packet, SMS, အစ၇ိွတဲ့ အခ်က္အလက္ေတြကို 1800MHZ ပမာဏ ရိွတဲ့ radio လိုင္းေပၚမွာ Modulation ေပါင္းစပ္ၿပီး
တစ္ေနရာနဲ ့တစ္ေနရာ point to point စံနစ္ နဲ ့ပို ့လြတ္ေပးပါတယ္။
ဒီေနရာမွာ ႀကံဳႀကိုက္တုန္း duplex system မွာ full duplex နဲ ့half duplex ဆိုၿပီး ထုတ္လြင့္မႈႏွစ္မ်ိဳး
ရိွပါတယ္။ full duplex ဆိုတာက မိုဘိုင္းဖုန္းေတြမွာအသုံးၿပဳတဲ့ စံနစ္ၿဖစ္ၿပီး
half duplex စံနစ္ကိုေတာ့ walkie-talkie ေတြမွာအသုံးၿပဳႀကပါတယ္။သူတို ့မွာ တစ္ဖက္နဲ့တစ္ဖက္
ဆက္သြယ္ေၿပာဆိုဖို ့ push-to-talk ခလုတ္ကိုႏိွပ္ၿပီးဆက္သြယ္ႀကပါတယ္။
GSM network ပိုင္းအတြက္ နိင္ငံအလိုက္ အသုံးၿပဳတဲ့ band width ပမာဏကေတာ့ ကြာၿခားမႈရိွပါတယ္။
ASIA တြင္အသုံးၿပဳတဲ့ base band version နဲ ့ Europe မွာအသုံးၿပဳတဲ့ baseband version ၿခင္းမတူႀကပါဘူး။ ဒါကို radio မကိုက္ဘူးလို ့ေၿပာႀကပါတယ္။တစ္ခါတရ့မွာ ဖုန္းေတြရဲ ့firmware
area code ေတြမွားတင္မိတဲ့အခါ network ပိုင္းေတြမွာ error တက္တတ္ပါတယ္။ baseband
unknown ၿဖစ္ၿခင္း IMEI မကိုက္ၿခင္း စသၿဖင့္ ႀကံဳေတြ ့ရပါတယ္။ဒါကေတာ့ network ပိုင္းမွာပါ၀င္တဲ့
RF လိုင္းေတြရယ္ GSM ဆင္းကပ္ ေတြနဲ ့ပတ္သက္တဲ ့ဗဟုသုတ ေလးေတြပါ။
လက္ေတြ ့ပိုင္းအရေတာ့ network ပိုင္းေတြမွာ အဓိက ပါ၀င္တဲ့အိုင္စီေတြနဲ ့သူတို ့ထဲမွာပါ၀င္တဲ့
အစိတ္အပိုင္းေတြရယ္၊ သူတို့တစ္ခုၿခင္းဆက္စပ္အလုပ္လုပ္ပုံေတြကို ဥာဏ္မွီသေလာက္ေၿပာၿပေပးပါ့မယ္။ Network ပိုင္းမွာအဓိကပါ၀င္တဲ့ အိုင္စီေတြကေတာ့
(1) RFMD (RF 3228)
(2) RF Transceiver (RTR 6285)
(3) PA (6340)
(4)RF Transceiver (RTR 6500)
နဲ ့ အၿခား DUPLEXER ပတ္လမ္း ၊SAW Filter ပတ္လမ္းမ်ား ပါ၀င္ပါတယ္။

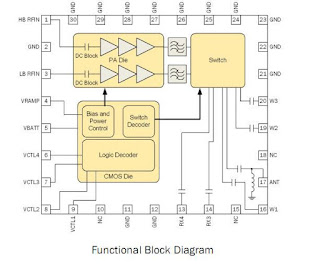

(1) RFMD (RF Micro Devices)
ဒီအိုင္စီေလးကေတာ့ Quad-band Antenna switchplexer အိုင္စီေလးၿဖစ္ပါတယ္။
Multi mode Multi band အမ်ိဴးအစားၿဖစ္ၿပီး 800MHZ,900MHZ,1800MHZ,1900MHZ,
အားလုံးအသုံးၿပဳနိင္ေအာင္တည္ေဆာက္ထားပါတယ္။
logic control ငုတ္ ၄ခုပါ၀င္ၿပီး၊အ၀င္ပိုင္းအတြက္ rx ၂လိုင္း၊ အင္တာနာ အ၀င္တစ္လိုင္းစုစုေပါင္း
သုံးလိုင္းပါ၀င္ပါတယ္။ အထြက္ပိုင္းလဲ သုံးလိုင္းရိွပါတယ္။
VDD အေနနဲ ့ 3.5V ကို VPH PWR လိုင္းကေန တိုက္၇ိဳက္ယူထားတဲ့အတြက္ RFMD ေ၇ွာ့ၿဖစ္ၿပီး
ပါ၀ါေသလာတဲ့ဖုန္းေတြမႀကာခဏေတြ ့၇ပါတယ္။
GSM PA ပိုင္းအတြက္Low-band,High-band ႏွစ္ခုခြဲၿပီး ခ်ဲ ့ထြင္ေပးၿခင္း၊ RF Modulator အပိုင္းပါ၀င္ၿပီး
RF လိုင္းမ်ားကိုထုတ္လြင့္ၿခင္း၊လကၡံၿခင္းမ်ားၿပဳလုပ္ေပးပါတယ္။
(2) RF Transceiver
ဒီအိုင္စီ၇ဲ့ အတြင္းပုိင္းဖြဲ ့စည္းပုံကေတာ့ပိုမို၇ွပ္ေထြးပါတယ္။ RX,TX, ေတြ၇ဲ ့အ၀င္အထြက္လိုင္းမ်ား၊
TCXO Clock လိုင္းမ်ား၊ GPS Tune, WLAN အပိုင္းမ်ား Baseband အပိုင္းမ်ား၊DAC အပိုင္းမ်ား
စတဲ့ RF Signal ကို ထုတ္လြင့္တဲ့အပိုင္းေရာ၊လကၡံတဲ့အပိုင္းပါေပါင္းစပ္ထားတဲ့ service အိုင္စီေလးပါ။
(3) PA (Power Amplifier )
ဒီအိုင္စီေလးကေတာ့ RX IN အပိုင္းမွာ ေလွ်ာ့နည္းသြားတဲ့ RF Signal ေတြကို ခ်ဲ့ထြင္ေပးရတဲ့အပိုင္း
လဲၿဖစ္ပါတယ္။ ဒီအိုင္စီကိုလဲ vdd အၿဖစ္ VPH PWR လမ္းေႀကာင္းကပဲယူထားတဲ့အတြက္ pa ေရွာ့
ၿဖစ္ရင္ပါ၀ါ မနိုးနိင္ေတာ့ပါဘူး။တကယ္လို ့ pa မေကာင္းရင္လဲ CDMA network ေတြမွာ
3G ေပ်ာက္ၿပီး 1X ပဲတက္တဲ့ error ေတြႀကံဳရတတ္ပါတယ္။ဒီလိုအေၿခအေနမွာ ႀကိဳးေက်ာ္ၿခင္း၊
အမ်ိဴးအစားမတူသည့္ pa ကိုထည့္မိမယ္ဆိုရင္ ဖုန္းေခၚရ်္လုံး၀မရတာမ်ိဳးၿဖစ္တတ္ပါတယ္။
software အရ clear data လုပ္ႀကည့္လို ့မရရင္ေတာ့ pa လဲမွပဲအဆင္ေၿပမွာပါ။
pa ေတြမွာ CDMA PA နဲ့ GSM PA ဆိုၿပီးရွိတဲ့အတြက္ CDMA PA ဆို၇င္ 6340,5404,5405,
အစ၇ိွတဲ့နံပါတ္ေတြအဆင္ေၿပပါတယ္။
(4) RTR 6500 RF Transceiver
ဒီအိုင္စီကေတာ့ CDMA Network အတြက္အသုံးၿပဳတဲ့အိုင္စီၿဖစ္ပါတယ္။အထက္မွာေဖာ္ၿပခဲ့တဲ့
RTR 6285 ရဲ ့ function ေတြအားလုံးနည္းပါး ပါ၀င္ပါတယ္။
8813 ေတြမွာေတာ့ TX OUT အပိုင္းကို ဒီအိုင္စီကေန ထုတ္ယူထားတာေတြ ့၇ပါတယ္။
PRX Cell, DRX Cell အပိုင္းေတြပါ၀င္တာလဲအတူတူပဲေတြ ့ရပါတယ္။
RF အ၀င္ လိုင္းအေနနဲ ့ Ant ကတဆင့္၀င္ေရာက္လာၿပီး QUAD-BAND Ant switch ic ၿဖစ္တဲ့ RFMD ၇ဲ ့
Pin-no 17 ကိုေရာက္ရိွလာပါတယ္။ RX လိုင္းႏွစ္ခုၿဖစ္တဲ့ EGSM,GPCS လိုင္းေတြကေတာ့ pin 14 နဲ ့
13 ကေန၀င္ေရာက္ပါတယ္။ GSM Low-band နဲ ့High-band ကေတာ့ pin 1 နဲ ့3ကေန၀င္ေရာက္ပါတယ္။
EDGS အပိုင္း၇ဲ ့ Amplitude Modulation အထြက္ပိုင္းကို ေတာ့ pin 4 ကထိန္းခ်ဳပ္ေပးပါတယ္။
Antenna switch အပိုင္းကိုေတာ့ digital control ငုတ္ေတြၿဖစ္တဲ့ pin 6,7,8,9, တို့ကထိန္းခ်ုပ္ေပးပါတယ္။ modulation လုပ္ၿပီး ထြက္လာတဲ့ TRX Cell rf လိုင္းေတြဟာ Pin 16 ကေနတဆင့္ထြက္လာပါတယ္။
၄င္း TRX လိုင္းကို Duplexer အပိုင္း saw filter အပိုင္းေတြၿဖတ္သန္းေစၿပီး PA ရဲ ့pin 2 ကို၀င္ေရာက္ပါတယ္။pa အထြက္ လိုအပ္တဲ့ dc mode ႏွစ္ခုကိုေတာ့ RTR 6500 ကေန ထိန္းခ်ဳပ္
ထားတာေတြ ့၇ပါတယ္။ လိုအပ္တဲ့အေၿခအေနမ်ိဳးမွာ လိုင္းကိုခ်ဲ ့ထြင္ေပးနိင္၇န္ထိန္းခ်ဳပ္ေပးထားတာပါ။rf အထြက္ပိုင္းကိုေတာ့
pa ရဲ ့Pin 9 ကေန ထုတ္ေပးထားပါတယ္။
RX Cell ေတြနဲ ့အတူပါလာတဲ့ digital audio code ေတြ ကို low frequency အေန သို ့ၿပန္ေၿပာင္း
ေပးဖို ့လိုအပ္ပါတယ္။ဒီအပိုင္းကို RTR 6285,RTR6500, အိုင္စီေတြကေန convert ၿပန္ေၿပာင္းေပးပါတယ္။
ထိုမွတဆင့္ PRX,DRX data လမ္းေႀကာင္း၈ခုၿဖင့္ CPU အိုင္စီသို ့ပို ့ေပးပါတယ္။
CPU အတြင္းရိွ DAC အပိုင္းမွ လိုအပ္တဲ့ Analog audio signal ကို ၿပန္ထုတ္ေပးပါတယ္။
ဒီအပိုင္းမွာCPU တစ္ခုနဲ့တစ္ခု output ပိုင္းကို ထုတ္ေပးတဲ့ပုံစံၿခင္းမတူႀကပါဘူး။
တစ္ခ်ိဳ ့CPU ေတြ အသံပိုင္းကို speaker သို ့တိုက္ရိဳက္ေမာင္းႏွင္ထားၿပီး၊အခ်ိဳ ့ကေတာ့
amp အပိုင္းတဆင့္ခံထားတာေတြ ့ရပါတယ္။
network ပိုင္းအတြက္ solution ကေတာ့ တစ္ခုနဲ ့တစ္ခုတူညီနိင္မွာမဟုတ္ပါဘူး။
အဓိက ကေတာ ့network ပိုင္းမွာ ဗို ့လိုင္းေတြကိုအဓိကအသုံးၿပဳထားတာမဟုတ္ပဲ
rf frequency ကိုအသုံးၿပဳထားတာၿဖစ္တဲ့အတြက္ မီတာၿဖင့္တိုင္းႀကည့္ရင္ေတာ့ short ပတ္လမ္းေတြပဲ
ေတြ ့ရမွာၿဖစ္ပါတယ္။ ကိြဳင္ေလးေတြ ၊ကြန္ဒင္ဆာေလးေတြနဲ ့frequency ကိုထိန္းခ်ဳပ္ထားတဲ့အတြက္
၄င္း components ေလးေတြ ၿပဳတ္ေနၿခင္း၊ ပ်က္စီးေနၿခင္းမ်ားရိွပါက network ပိုင္းတြင္ error တက္လာ
နိင္ပါတယ္။ဖုန္းတစ္လုံးအတြက္ အက်ယ္ၿပန္ ့ဆုံးအပိုင္းလဲၿဖစ္တာေႀကာင့္ ကြ်န္ေတာ္ဥာဏ္မွီသေလာက္ကေတာ့ ဒီေလာက္ပါပဲ။ အားလုံးကိုေက်းဇူးတင္ပါတယ္။
