ေရွာ့ၿဖစ္နိင္တဲ့စီေလးေတြရွာတဲ့နည္း မွာ Input ေရွာ့ အေႀကာင္းေတာ့ တင္ေပးခဲ့ၿပီးပါၿပီ။ဒါေပမယ့္လဲ
ဒီေန ့ထိ fet ေလးၿဖဳတ္လိုက္ရင္ေရွာ့လြတ္သြားတယ္၊ၿပန္တတ္ရင္ေရွာ့ၿပန္ၿပတယ္၊အဲ့ဒါဘယ္လိုလုပ္ရမလဲလို ့
ေမးတဲ့သူကေတာ့ေမးေနႀကတုန္းပါပဲ။
အခုေၿပာၿပမွာက input ေရွာ့ထက္ရွာရတာပိုခက္ခဲတဲ့ output ေရွာ့ရွာနည္းေလးပါ။
ဒီေနရာမွာလဲ ေမဂ်ာေရွာ့နဲ့ မိုင္နာေရွာ့ဆိုၿပီးႏွစ္မ်ိဳးေတြ ့ရပါတယ္။ ေမဂ်ာေရွာ့ဆိုတာက
ပါ၀ါလုံး၀မတက္နိင္တဲ့ output ေရွာ့အမ်ိဳးအစားပါ။မိုင္နာေရွာ့ဆိုတာက logo ေလာက္ထိတက္လာၿပီးမွ
ေရွာ့တစ္ခုခုရိွေနတဲ့အတြက္ ပါ၀ါ ၿပန္က်သြားတဲ့ေရွာ့မ်ိဳးပါ။ဒီႏွစ္ခုခြဲနိင္ဖို ့အတြက္ ပါ၀ါအိုင္စီေတြရဲ့လုပ္ငန္းစဥ္ကို
အနဲအက်ဥ္းသိထားဖို ့လိုပါတယ္။ပါ၀ါအိုင္စီေတြဟာ အထြက္ဗို ့လမ္းေႀငာာင္းကို အဓိက၂ မ်ိဳးခြဲထားပါတယ္။
Program code ေတြနဲံထိန္းခ်ဳပ္ထားတဲ့ boot coil ပါတဲ့အုပ္စုနဲ ့ LDO လို ့ေခၚတဲ့ boot coil မပါပဲ linear သက္သက္ထုတ္ေပးတဲ့ low-drop output အပိုင္းတို ့ၿဖစ္ပါတယ္။ကြာၿခားမႈကေတာ့ boot coil ပါ၀င္တဲ့
ဗို ့လမ္းေႀကာင္းဟာ အမ္ပီယာ ေတာင့္တင္းတဲ့အတြက္၊ ဖုန္းတစ္လုံးရဲံလုပ္ေဆာင္ခ်က္မ်ားစြာကို ထိန္းခ်ဳပ္
ေမာင္းႏွင္ေပးတဲ့ CPU အိုင္စီကို ဗို ့ေပးတဲ့ေနရာမွာအသုံးၿပဳႀကပါတယ္။CPU ေတြဟာ ပါ၀ါနိုးဖို ့အတြက္ဆို၇င္
အမ္ပီယာသိပ္မလိုအပ္ေပမယ့္ တကယ္အၿပည့္အ၀ အလုပ္လုပ္ႀကတဲ့အခါ အမ္ပီယာ မ်ားမ်ားဆြဲတတ္ပါတယ္။
ဒါေႀကာင့္ cpu ,emmc တို ့အတြက္လိုအပ္တဲ့ ဗို ့လမ္းေႀကာင္းေတြမွာ ကိြဳင္ေလးေတြခံၿပီးလွ်ပ္စီးေႀကာင္းကိုၿမင့္တင္ေပးထားႀကပါတယ္။ဒီလိုကိြဳင္ပါတဲ့လမ္းေႀကာင္းေတြမွာေရွာ့ၿဖစ္ခဲ့
ရင္ cpu,emmc တို ့အတြက္လိုအပ္တဲ့ဗို ့ေတြမထုတ္ေပးနိင္ေတာ့တဲ့အတြက္ ဒီေရွာ့ကိုေမဂ်ာေရွာ့အၿဖစ္သတ္မွတ္နိင္ပါတယ္။ပါ၀ါနိုးၿပီး မွထပ္မံထြက္လာမဲ့ LDO လမ္းေႀကာင္းေတြဟာ
တဆင့္ၿပီးတဆင့္ထြက္လာပါတယ္။ဒါကို power on sequence လို ့ေခၚႀကပါတယ္။တစ္ခ်ိဳ ့LDO လမ္းေႀကာင္း
ေတြဟာ ပါ၀ါနိးထၿခင္းမွာ ပါ၀င္တဲ့ TCXO CLOCK ပိုင္းကိုဗို ့ေပးထားတဲ့အတြက္ အေရးႀကီးတဲ့လမ္းေႀကာင္းအၿဖစ္သတ္မွတ္လို ့ရပါတယ္။ဒီေတာ့ OUTPUT ေရွာ့ကိုဘယ္လိုရွာရင္လြယ္ကူမလဲ
စဥ္းစားႀကည့္တဲ့အခါ 5A စပလိုင္းကိုသြားသတိယလိုက္တယ္။တကယ္လို ့ေရွာ့ၿဖစ္ေနတဲ့ လမ္းေႀကာင္းကိုသာ
သူတကယ္အသုံးၿပဳတဲ့ဗို ့နဲ ့အမ္ပီဟာ မ်ားမ်ားထိုးေပးလိုက္ရင္ ေရွာ့ရွာလို ့ရမွာပဲလို ့ေတြးႀကည့္မိတယ္။
ကြ်န္ေတာ္တို ့ေလ့လာစက ဒီလို အပင္ပန္းခံၿပီးဘယ္သူမွလဲပို ့မတင္ႀကပါဘူး။ကိုယ္တိုင္စဥ္းစားၿပီးလက္ေတြ ့လုပ္ႀကည့္တဲ့အခါအဆင္ေၿပတာေတြ ့ရေတာ့ ပို ့စ္ေရးၿပီးတင္ခဲ့ပါတယ္။ခုေၿပာၿပမွာကေတာ့ ကြ်န္ေတာ္အသုံးၿပဳခဲ့တဲ့ ေရွာ့ရွာနည္းပါ။
အၿခားနည္းလမ္းမ်ားလဲရွိနိင္ပါတယ္။ကြ်န္ေတာ္ကိုယ္တိုင္လဲသာမန္SERVICE သမားတစ္ေယာက္မို ့ဒီနည္း
ေလာက္ပဲသိပါတယ္။
ေမဂ်ာေရွာ့မွာ အမ္ပီယာၿပတာၿခင္းမတူႀကပါဦး။ ပါ၀ါကီးႏိွပ္လိုက္တဲ့အခါ 0.2A ၿပတာနဲ့ 0.4A ၿပတဲ့ေရွာ့ဆိုၿပီးႏွစ္မ်ိဳးေတြ ့နိင္ပါတယ္။ဒီႏွစ္ခုမွာေရွာ့ၿဖစ္ေနတဲ့လမ္းေႀကာင္းၿခင္းမတူပါဘူး။ကြ်န္ေတာ့အေတြ ့အ
ႀကဳံအရ 0.2A ဆိုရင္ စီပီယူနဲ ့သူ ့ကိုေပးတဲ့ ဗို ့လမ္းေႀကာင္းမွာ ေရွာ့ၿဖစ္ေနတာမ်ားပါတယ္။
0.4A ဆိုရင္ EMMC အပါအ၀င္ 1.7V ထုတ္ေပးတဲ့လမ္းေႀကာင္းမွာေရွာ့ၿဖစ္ေနတတ္ပါတယ္။ဒါေႀကာင့္
0.2A ဆိုရင္ CPU ကိုဗို့ေပးတဲ့ ကိြဳင္ႏွစ္လုံးကိုတစ္လုံးစီၿဖဳတ္ၿပီးေရွာ့ၿဖစ္တဲ့လမ္းေႀကာင္းကိုရွာရပါတယ္။
လမ္းေႀကာင္းကိုေတြ ့ၿပီဆိုမွ ေရွာ့ၿဖစ္ေနတဲ့ပစၥည္းေလးေတြထပ္ရွာရပါတယ္။ ဥပမာ CPU ရဲ့ VREG S1,VREG S2 ကိြဳင္ေတြကိုၿဖဳတ္ႀကည့္ရပါတယ္။ဒီအခါမွာ ေရွာ့ၿဖစ္ေနတဲ့ လမ္းေႀကာင့္ရဲ့ကိြဳင္ကိုၿဖဳတ္လိုက္မိတာနဲ ့
ပါ၀ါကီးကိုႏွိပ္လိုက္တဲ့အခါ 0.2A ကေန 0.07A ထိက်သြားတာေတြ ့ရပါမယ္။ဒါဆိုရင္မိမိၿဖဳတ္လိုက္တဲ့လမ္းေႀကာင္းဟာေရွာ့ၿဖစ္ေနတာေသၿဖာပါၿပီ။
ဒီအခ်ိန္က်မွ ၿဖဳတ္ထားတဲ့ကိြဳင္အစႏွစ္ဖက္ထဲက CPU ဖက္သို ့ဗို ့ေပးထားေသာလမ္းေႀကာင္းသို ့
JUMPER ႀကိုးအစေလးထုတ္ၿပီး မူလေပးထားတဲ့ 1.1V/5A ခ်ိတ္ေပးလိုက္တဲ့အခါ ေရွာ့ၿဖစ္ေနတဲ့အပိုင္းကို
ရွာလို ့ရသြားပါၿပီ ။ပူတာကိုေတြ ့ၿပီးတဲ့ေနာက္ ၿဖဳတ္တတ္လုပ္ဖို ့ကေတာ့မိမိ တို ့skill အေပၚသာမူတည္ပါတယ္။
တာ၀န္ယူလိုတဲ့စိတ္မရိွရင္ CPU ကိုမၿဖဳတ္ဖို ့ေၿပာပါရေစ။ကြ်မ္းက်င္မႈမရိွေသးပဲ cpu ပူလို ့ၿဖဳတ္မယ္ဆိုရင္
ပိုင္ရွင္မ်ားအတြက္ မ်ားစြာႏွစ္နာေစပါတယ္။ဒါကေတာ့ 0.2A ေ၇ွာ့အတြက္ပါ။0.4Aကိုလဲအထက္ပါနည္းအတုိင္း
1.7V/5A နဲ ့ခ်ိတ္ၿပီးရွာလို ့ရပါတယ္။ 1.7V လမ္းေႀကာင္းတနည္းအားၿဖင့္ VREG S3 လမ္းေႀကာင္းဟာ
ဖုန္းတစ္လုံးမွာၿပန္ ့နံ ့ေနေအာင္အသုံးၿပဳထားတဲ့အပိုင္းၿဖစ္လို ့ ေရွာ့လဲအၿဖစ္မ်ားပါတယ္။
ဒီေလာက္ဆိုရင္ ေမဂ်ာေရွာ့ေတြအတြက္အနဲအက်ဥ္းေလာက္ နားလည္သြားၿပီလို ့ထင္ပါတယ္။
မိုင္နာေရွာ့ကိုလဲထပ္တင္ေပးသြားပါ့မယ္။
အေႀကာင္းကေတာ့ ပါ၀ါအိုင္စီေတြမွာ အထြက္လမ္းေႀကာင္းမ်ား မ်ားစြာရွိေနတဲံအတြက္ ေရွာ့ၿဖစ္တဲ့လမ္းေႀကာင္းကိုသိမွသာ ထိုလမ္းေႀကာင္းေပၚရိွ ေရွာ့ၿဖစ္ေနတဲ့ ပစၥည္းေလးေတြကိုထပ္မံရွာေဖြ

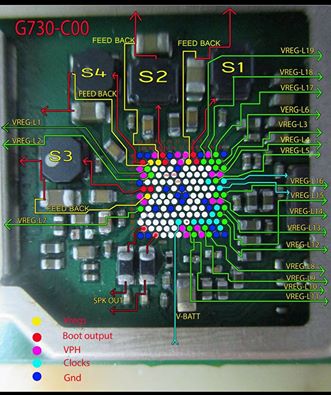

နိင္မွာပါ။ဥပမာ PM8029 တြင္အထြက္လမ္းေႀကာင္းေပါင္း ၂၃ လိုင္းရိွေနပါတယ္။ဒီအထဲမွာပါ၀ါနိဳးဖို ့
အဓိကက်တဲ့ လမ္းေႀကာင္း ၄ခုရိွပါတယ္။အဲဒီလမ္းေႀကာင္းေတြကေတာ့ VREG S1,VREG S2,VREG S3,
VREG L8 တို ့ၿဖစ္ပါတယ္။ VREG 1နဲ ့2 ဟာCPU အတြက္ဗို ့ေပးတဲ့လမ္းေႀကာင္းေတြၿဖစ္ၿပီး VREG S3
ကေတာ့ EMMC အတြက္လိုအပ္တဲ့ VDD 1.7V ေပးတဲ့လမ္းေႀကာင္းပါ။ VREG L8 ကေတာ့ TCXO CLOCK
အတြက္ 2.85V ဗို ့ေပးတဲ့လမ္းေႀကာင္းပါ ၊ဒီလမ္းေႀကာင္း ဗို ့မထြက္နိင္ရင္လဲ ပါ၀ါမတက္နိင္ပါဘူး။
ဆန္ ့ငင္ဆန္ ့ငင္ၿဖစ္ေနတဲ့အေနအထားစကိုေတြ ့ရပါတယ္။ဒီ ၄လိုင္းမွာဘာေရွာ့မွ မရိွရင္ ပါ၀ါနိးတဲ့ signal
အၿဖစ္ vibrator တစ္ခ်က္တုန္ေပးပါတယ္။ဒီအခ်ိန္မွာ display, touch အပိုင္းကိုေပးထားတဲ့ VREG L12
လမ္းေႀကာင္းေကာင္းမြန္လွ်င္ logo တက္လာတာၿမင္ေတြ ့နိင္ပါတယ္။ တကယ္လို ့ vibrator ေလးတစ္ခ်က္တုန္ၿပီးဘာမွမေပၚပဲအမ္ပီယာေထာင္တက္သြားရင္ L12 လမ္းေႀကာင္းေပၚေရွာ့ၿဖစ္နိင္ပါတယ္။
တကယ္လို ့LOGO တစ္ခ်က္ေပၚၿပီး အမ္ပီယာအဆုံးထိတက္ၿပီး ပါ၀ါၿပန္က်သြားရင္ SYSTEM ပိုင္းကိုပို ့ေပး
တဲ့ VREG 13,15,16,17,19 လမ္းေႀကာင္းတစ္ခုခုမွာေရွာ့ၿဖစ္ေနတတ္ပါတယ္။အမ္ပီယာမတက္ပဲ LOGO
ေပၚလိုက္ေပ်ာက္လိုက္ၿဖစ္ေနရင္ေတာ့ Software ပိုင္းေႀကာင့္ၿဖစ္နိင္ပါတယ္။
3G LOGO ထိတက္ၿပီး မွာပါ၀ါၿပန္က်ၿခင္း၊ အိုင္စီေထာင့္ေလးတစ္ေနရာတြင္ပူေနပါက VREG L1,L2 လမ္း
ေႀကာင္းေရွာ့ၿဖစ္နိင္ပါသည္။ ေသၿခာခ်င္လ်ွင္ VREG S4 ကိြဳင္ကိုၿဖဳတ္ၿပီးစက္နိုးႀကည့္ပါ။HOME Screen ထိတက္လာလွ်င္ေသၿခာေပါက္ L1,L2 တြင္ေရွာ့ၿဖစ္ေနပါသည္။ကိြဳင္ၿဖဳတ္ထားသည့္အတြက္
NETWORK ပိုင္းေတာ့ရမည္မဟုတ္ပါ။ RTR မ်ားသို ့ေပးထားေသာလမ္းေႀကာင္းေပၚရိွစီမ်ားေရွာ့ၿဖစ္ေနၿခင္း
ေႀကာင့္အၿဖစ္မ်ားပါသည္။ တစ္ခါတစ္ရံ ပါ၀ါအိုင္စီ ေဘးရိွ CRYSTAL အ၀င္လမ္းေႀကာင္းေပၚရိွ စီေလးႏွစ္လုံး
ေရွာ့ၿဖစ္ေနၿခင္း၊တစ္လုံး လုံးၿပဳတ္ေနၿခင္းတို ့ေႀကာင့္ 3G LOGO မွဆက္မတက္နိင္ေသာ ၿပစ္ခ်က္မ်ားေတြ ့ရပါသည္။ ထို ့အၿပင္ SIM ပိုင္းသို ့ဗို ့ေပးေသာအပိုင္းရိွ စီေလးမ်ား၊ ESD Diode ေလးမ်ား
ေရွာ့ၿဖစ္ေနလွ်င္ ဆင္းကပ္မထည္ုလ်ွင္ပုံမွန္ေကာင္းျပီး ဆင္းကပ္ထည့္လ်ွင္ပါ၀ါျပန္က်သြားေသာျပစ္ခ်က္မ်ား
ေတြ ့ရပါသည္။
ထို ့ေႀကာင့္ output ေရွာ့ကိုမည္သည့္ေနရာတြင္ရွာပါဟုအတိအက်မေၿပာနိင္ပါ ပါ၀ါတက္လာတဲ့အေပၚမွာ
မူတည္ၿပီးဘယ္အပိုင္းေႀကာင့္ၿဖစ္ေနသည္ကိုခန္ ့မွန္းနိင္ဖို ့လိုပါသည္။သက္ဆိုင္ရာ လမ္းေႀကာင္းကိုေတြ ့မွသာ
ေရွာ့ၿဖစ္ေနေသာ ပစၥည္းမ်ားအားရွာေဖြၿပဳၿပင္နိင္ေပမည္။ ေရွာ့ရွာနည္းကေတာ့ မေန ့ကေၿပာခဲ့သလို
1.1vနဲ ့2.5v ႀကား အထြက္လမ္းေႀကာင္းေပၚလိုက္ၿပီးခ်ိန္ညိွေပးရန္လိုပါသည္။
